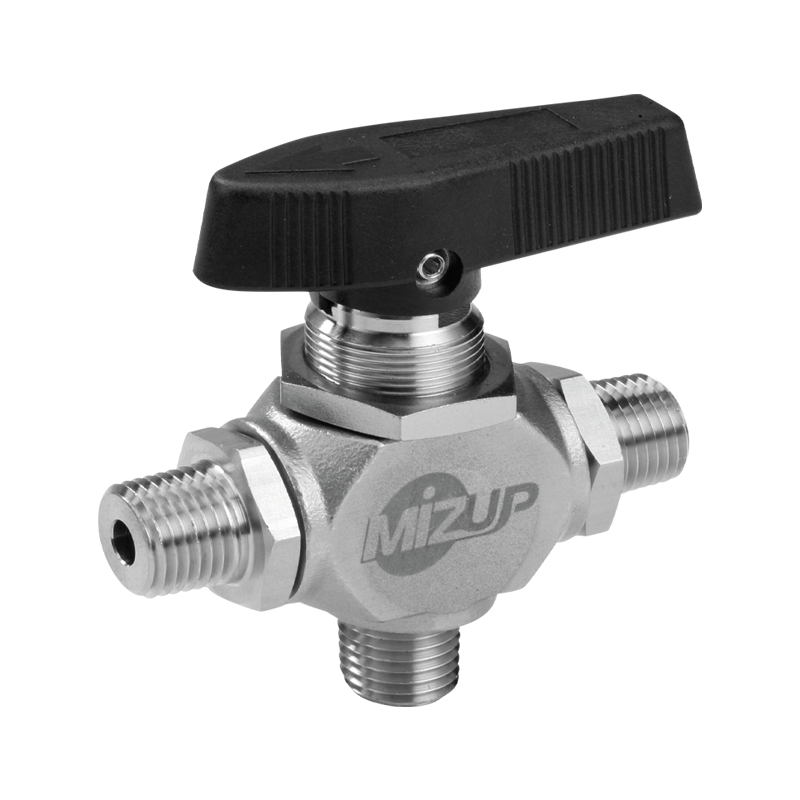

Model MP383 3-Piece 3-Way Instrumentation Ball Valve / Female Threaded

Maximum Pressure
3000PSI (207bar)
Temperature Rating
-20°C ~ +180°C
Material
ASTM A351-CF8M
Seat
TFM1600
Additional Features
Oil-free product
L-port, available
Available connections:
Compression fitting end,
Female/Male threaded
Silver plated nut
Heat treated ferrule
Download
Specifications
Model MP383 3-Piece 3-Way Instrumentation Ball Valve / Female Threaded
Materials List
No. Part Name Q'TY Material
1 BODY 1 ASTM A351-CF8M
2 END CONNECTOR 2 SUS316
3 BALL 1 SUS316
4 STEM 1 SUS316
5 SEAT 2 TFM1600
6 PACKING 2 PTFE
7 STEM WASHER 1 SUS304
8 STEM PACKING 1SET PTFE
9 PACKING NUT 1 SUS316
10 HANDLE 1 PA66-GF30%
11 PANEL NUT 1 SUS304
12 HANDLE SET SCREW 1 SUS304
13 FRONT FERRULE 3 SUS316
14 BACK FERRULE 3 SUS316
15 NUT 3 SUS316

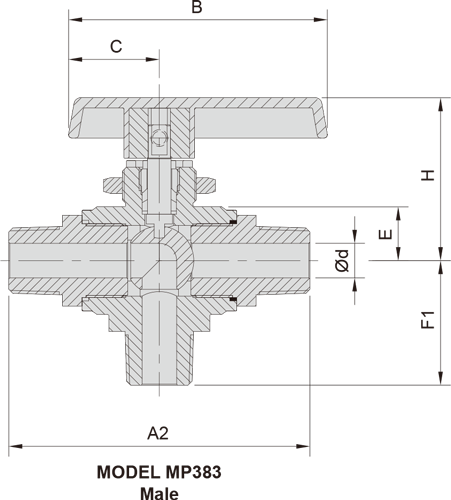

Dimensions (mm)
SIZE A A1 A2 B C Ød ØD E F F1 H
1/4" 83.6 65.6 70.2 63 25 5 6.49 11.5 32.3 26.7 42.2
3/8" 86.6 67.6 71.6 63 25 6.3 9.7 11.5 33.8 26.7 42.2
1/2" 105.5 89.6 89.6 77 27 10.3 12.9 16 41.6 37 47.9
3/4" 105.7 89.6 89.6 77 27 10.3 19.2 16 41.7 37 47.9
